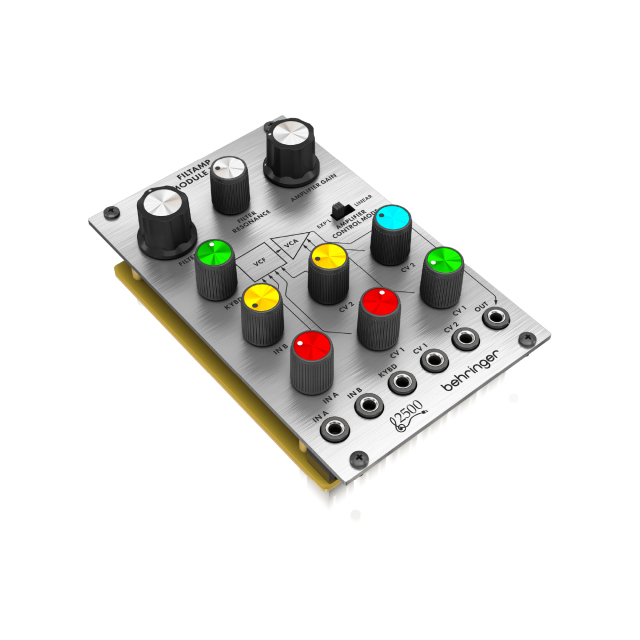

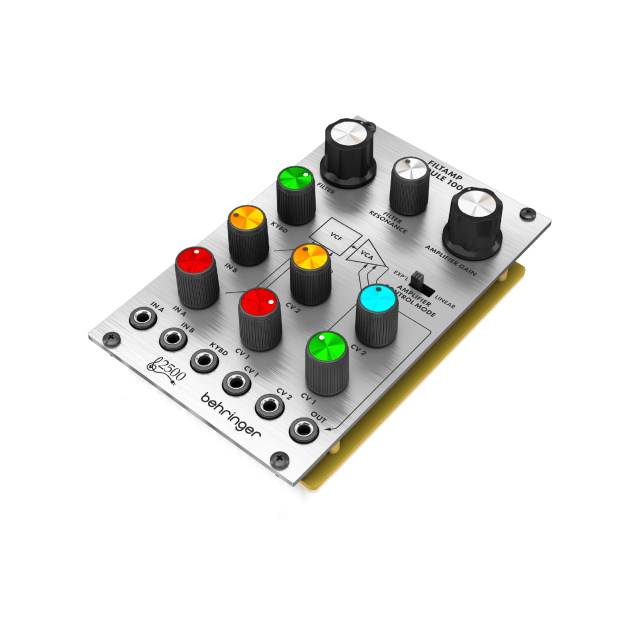

ユーロラック用 2500シリーズ 24dBローパスVCF、VCAモジュール

■ 特長

'70s クラシック 1006アナログFiltAmpモジュール
「2500」シリーズの回路を本格的に再現
24 dBトランジスタラダーローパスフィルターと、それに続くディスクリートVCAで構成
フィルターのカットオフ周波数は、外部制御電圧と周波数制御によって制御可能
可変減衰の3つの外部VCF制御電圧入力は1V /オクターブで応答
カットオフ時のレゾナンスまたは「ピーク」レスポンスはレゾナンスコントロールで調整可能
2つのオーディオ信号を混合し、それらの相対的な振幅を調整可能
VCAは、VCFからの出力を受けゲイン制御電圧と外部制御電圧の合計に従い出力信号レベルを変更可能
2つの外部VCA制御信号は、フロントパネルの制御によって減衰させることが可能
VCAモードは、エスポネンシャルまたはリニアのいずれかを選択可能
ユーロラックの仕様：16 HP、+12V、 -12V
イギリスで設計および開発

■ 仕様

アナログシンセサイザーモジュール

■インプット
インA/B：3.5mm TSジャック×2、DC結合
インピーダンス：70kΩアンバランス
最大入力レベル：+14 dBu
キーボード：3.5 mm TSジャック× 1、DC結合
インピーダンス：50kΩ、アンバランス
CV範囲：0〜10 V
CV 1/2：3.5 mm TSジャック×2、DC結合
インピーダンス：50kΩ、アンバランス
CVレンジ：0〜10 V
■アウトプット
出力：3.5mm TSジャック、DC結合
インピーダンス：1kΩ、アンバランス
最大出力レベル：+14dBu
コントロール
A/B：-∞からユニティゲイン
キーボード：20 Hzから20 kHz、1V /オクターブ
CV 1/2 VCF：20 Hzから20 kHz、1V /オクターブ
CV 1/2 VCA：-∞からユニティゲイン
フィルタ：カットオフ周波数、20Hz〜20kHz
フィルターレゾナンス：自己共振時オフ
アンプゲイン：-∞からユニティゲイン
アンプコントロールモード：リニアまたはエクスポネンシャルVCA制御
■パワー
電源：ユーロラック
電流：22mA（+12V）、20mA（-12V）
■寸法等
ラックユニット：16 HP
質量：0.17 kg
