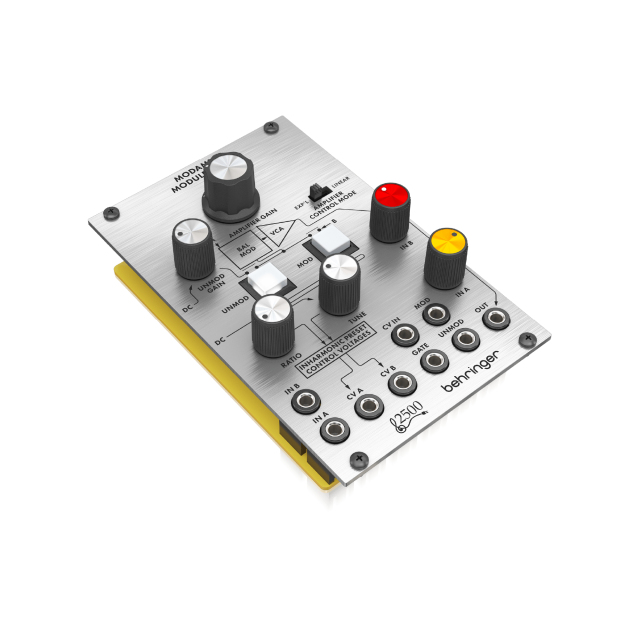

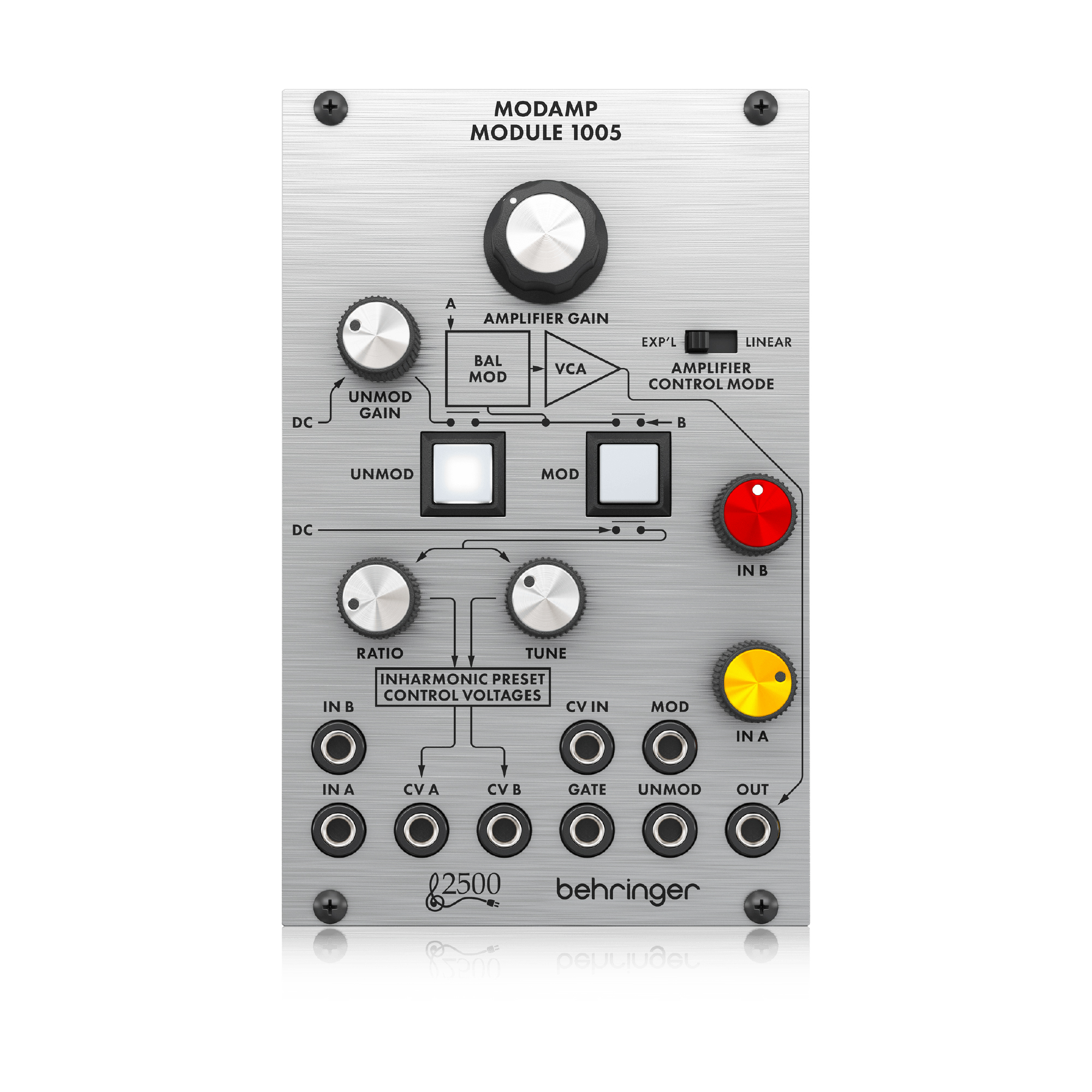

ユーロラック用 2500シリーズリングモジュレーター、VCAモジュール

■ 特長

'70s クラシック1005アナログModAmpモジュール
「2500」シリーズの回路を本格的に再現
ディスクリートバランスモジュレーターとVCAで構成
バランスドモジュレーターは2つの入力信号（DC〜20 kHz）を受け、2つの信号を乗算した出力を生成します
不調和の倍音を与え複雑な波形を作成
2つの高精度電圧出力が通常接続されているVCOの周波数を制御
モジュレーションはプッシュボタン（ModおよびUnmod）によってアクティブ化
Unmodモード時入力Aの信号は変調なしで出力に送られ、レベルはUnmodゲインコントロールによって設定
モジュールにパッチ可能なトリガーまたはゲート信号により、変調のオン/オフを切替可能
VCAは変調器からの出力を受け入れ、ゲイン制御電圧と外部制御電圧の合計に従って出力信号レベルを変更
2つの外部VCA制御信号は、フロントパネルコントロールで減衰可能
VCAモードはエクスポネンシャルまたはリニアいずれかを選択可能
ユーロラックの仕様：16 HP
イギリスで設計および開発

■ 仕様

アナログシンセサイザーモジュール

■入力
インA/B：3.5mm TSジャック×2、DC結合
インピーダンス：50kΩアンバランス
最大入力レベル：10 V p-p
ゲート：3.5 mm TSジャック× 1、DC結合
インピーダンス：80kΩ、アンバランス
最大入力レベル：+12 V
最小スイッチングスレッショルド：+4 V
Mod / unmod：3.5 mm TSジャック×2、AC結合
インピーダンス：50kΩ、アンバランス
最大入力レベル：+12V
最小スイッチングスレッショルド：+4V
CV in：3.5 mm TSジャック× 1、DC結合
インピーダンス：100kΩ、アンバランス
最大入力レベル：±10V
■アウトプット
アウト：3.5 mm TSジャック×1、DC結合
インピーダンス：1kΩ、アンバランス
最大出力レベル：10V p-p
CV A/B：3.5 mm TSジャック×2、DC結合
インピーダンス：400Ω、アンバランス
CV A最大出力レベル：±3V
CV B最大出力レベル：±6V
■コントロール
アンプゲイン：-∞からユニティゲイン
Unmodゲイン：-∞からユニティゲイン
アンプコントロールモード：スライド式スイッチ、エスポネンシャル/リニア
Unmod / mod：ボタン×2、LEDバックライト
A / B：-∞からユニティゲイン
レジオ：±3 V @ CV B出力のみ
Tune：±3 V @ CV AおよびCV B出力
■パワー
電源：ユーロラック
電流：60 mA（+12V）、45 mA（-12V）
寸法：43x 81x129mm
ラックユニット：16 HP
質量：0.16 kg
